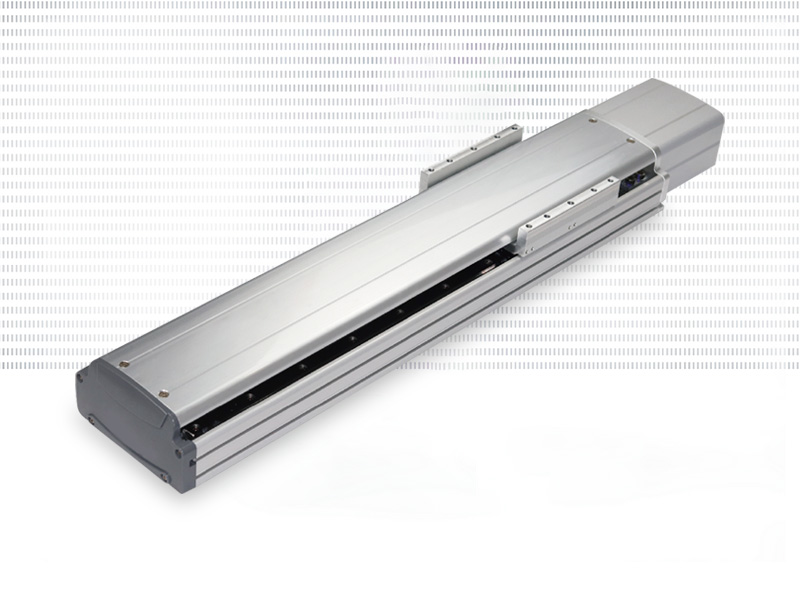

- 特殊钢带结构设计，可减少灰尘，可用于洁净室内环境
- 使用钢滑座一体成型，高强度、高寿命，改善原始分体滑座刚性差问题
- 全系列皆可外部注油，无需拆盖
- 自润滑块安装在密封端盖与滚动体之间，直接与轨道接触
- 润滑油供给在轨道上，当滚动体在轨道经过，起到润滑作用
| 滚珠丝杆驱动 | ||||||||||||
| 型号规格 | MS-BS130 | MS-BS170 | MS-BS200 | |||||||||
| 电机功率 | 400W | 400w/750w | 750w | |||||||||
| 电机转速 | 3000 | *3000 | *3000 | |||||||||
| 丝杆外经 | 16(20) | 16 | 20(25) | 20 | 25 | 20 | ||||||
| 滚珠丝杆导程-螺距 | 5 | 10 | 20 | 32 | 5 | 10 | 20 | 40 | 5 | 10 | 25 | 40 |
| 最高速度 | 250 | 500 | 1000 | 1600 | 250 | 500 | 1000 | 2000 | 250 | 500 | 1250 | 2000 |
| 水平负载 | 110 | 88 | 40 | 30 | 120 | 110/120 | 75/83 | 22/43 | 150 | 150 | 105 | 43 |
| 垂直负载 | 35 | 30 | 10 | 8 | 40/55 | 30/50 | 14/25 | 7/12 | 80 | 60 | 22 | 13 |
| 额定推力 | 1388 | 694 | 347 | 218 | 1388/2553 | 694/1281 | 347/640 | 174/320 | 2553 | 1281 | 600 | 320 |
| 行程范围 | 50-1300MM/50行程递增 | 50-1800MM/50行程递增 | 50-2000MM/50行程递增 | |||||||||
| 重复位置精度 | C7(C) ±0.01 | |||||||||||
| C5(P) ±0.006 | ||||||||||||
| 导轨规格 | W15XH12-2支 | W20XH15-2支 | W23XH18-2支 | |||||||||
| 联轴器 | 10x14(11)* | 10x14(配400w)12x19(配750w) | 16x19 | 12x19 | ||||||||
| 感应器 | EE-SX674(NPN) | |||||||||||
| 滚珠丝杆驱动 | ||||||||
| 型号规格 | MS-TBS220 | MS-BS270 | ||||||
| 电机功率 | 750W | 1000w/1500w | ||||||
| 电机转速 | 3000 | *3000 | ||||||
| 丝杆外经 | 32 | 32 | 40 | |||||
| 滚珠丝杆导程-螺距 | 10 | 20 | 10 | 20 | 32 | 10 | ||
| 减速机减速比 | 3 | 5 | 3 | 5 | ||||
| 最高速度 | 167 | 100 | 333 | 200 | 500 | 1000 | 1600 | 500 |
| 水平负载 | 300 | 350 | 270 | 250 | 200/250 | 130/160 | 75/100 | 300 |
| 垂直负载 | 200 | 240 | 100 | 150 | 40/55 | 30/50 | 14/25 | 7/12 |
| 额定推力 | 3830 | 6380 | 1915 | 3190 | 1700/2550 | 850/1275 | 530/800 | 2550 |
| 行程范围 | 50-2100MM/50行程递增 | 50-2300MM/50行程递增 | ||||||
| 重复位置精度 | C7(C) ±0.01 | |||||||
| C5(P) ±0.006 | ||||||||
| 导轨规格 | W23XH18-2支 | W28XH26-2支 | ||||||
| 联轴器 | 20x22 | |||||||
| 感应器 | EE-SX674(NPN) | |||||||
