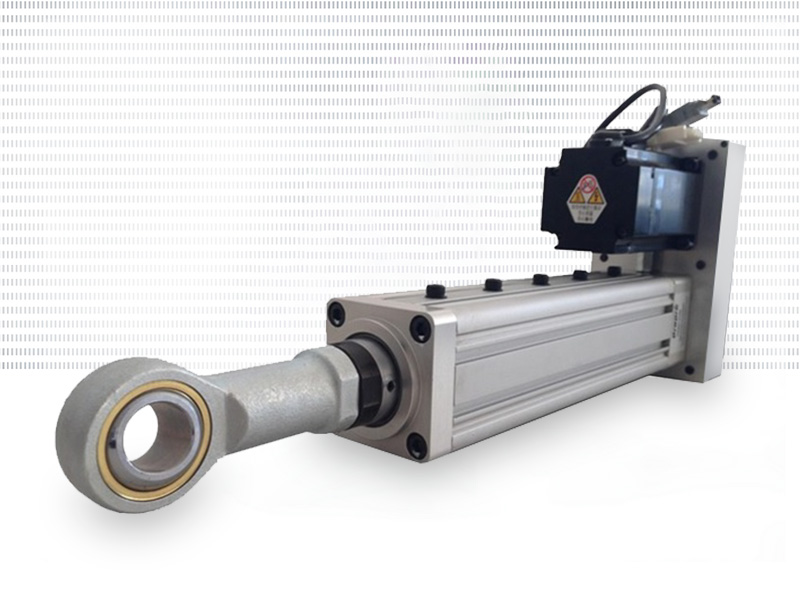

• 外壳：硬质铝合金，光滑处理，美观大方；45号钢，承载能力强。
  • 活塞杆（伸缩推杆）：表面镀硬铬处理，耐磨，耐腐蚀；SUS304，适合特种需求。
  • 精度：重复定位精度可达 0.05mm，应用研磨级滚珠丝杆，重复定位精度更可高达 0.02mm，加上闭
  • 环控制（外加光栅尺，编码器）则可达到士0.01mm，满足不同场合需求。
产品型号 MEC048 MEC061 MEC075
丝杆导程(MM) 1 1.5 2 2.5 4 5 10 16 5 10 20 25
额定推力(KN) 0.5 0.75 1 1 2 5 7 2 8 13 6 10
最大推力(KN) 1 2 3 3 4 9 11 5 20 20 15 20
额定速度(MM/S) 50 75 100 125 200 250 500 800 250 500 1000 1250
最大速度(MM) 83 125 165 208 300 375 750 1200 330 660 1330 1660
最大行程(MM) 300 800 1200
同步轮减速比 1:1/2:1
内部防转机构 有/无
安装方式 前法兰
后法兰
耳轴
侧面安装
尾铰
活塞杆端连接方式 为螺纹
内螺纹
杆端球头
U型铰链
丝杆额定动负载 0.8 1.1 1.7 2.5 10 10 7 15 25 11 28 20
300MM导程累计误差(MM) 0.018
重复定位精度(MM) 0.01
轴向间隙(MM) 0.01
防护等级 IP65
限位开关 有/无
直线式缸体基本重量(KG) 1.5 1.5 1.6 1.8 2.5 2.5 2.6 3 3.5 3.8 3.5 6
折返式基本缸体重量(KG) 2.5 2.5 2.8 3 3.5 3.5 3.6 4 5 5.3 10.2 10
每100MM行程重量(KG) 0.4 0.8 1.2
产品型号 MEC093 MEC134 MEC200 MEC254
丝杆导程(MM) 5 10 16 32 5 10 20 50 6 10 20 40 10 20 40
额定推力(KN) 10 30 30 15 20 60 60 30 30 100 150 150 200 350 500
最大推力(KN) 30 50 50 45 45 100 100 60 60 200 200 200 400 500 500
额定速度(MM/S) 250 500 800 1660 125 250 500 1250 120 200 400 800 130 260 530
最大速度(MM) 290 580 930 1860 160 330 660 1660 150 250 500 1000 165 330 600
最大行程(MM) 1800 2000 2500 3000
同步轮减速比 1:1/2:1
内部防转机构 有/无
安装方式 前法兰
后法兰
耳轴
侧面安装
尾铰
活塞杆端连接方式 为螺纹
内螺纹
杆端球头
U型铰链
丝杆额定动负载 20 57 45 42 41 110 110 32.5 44.5 150 456 460 320 610 610
300MM导程累计误差(MM) 0.018
重复定位精度(MM) 0.01
轴向间隙(MM) 0.01
防护等级 IP65
限位开关 有/无
直线式缸体基本重量(KG) 6 6.5 6 6.6 12 14 15 17 25 27 27 30 40 45 45
折返式基本缸体重量(KG) 10.2 10 10 10.6 27 29 30 32 50 52 52 55 70 75 75
每100MM行程重量(KG) 2 5 13 17
